귀하의 프로젝트에 적합한 나일론 케이블 마커 형식은 무엇입니까?

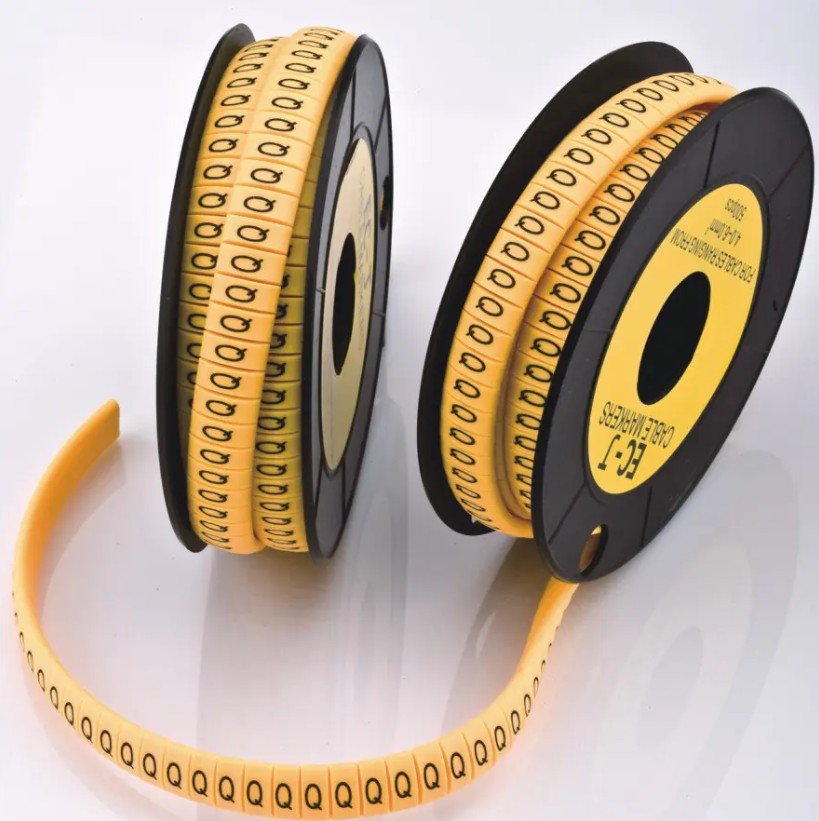

데이터 센터, 철도 운송 및 스마트 그리드와 같은 고밀도 케이블링 시나리오에서는 롤 형태의 나일론 케이블 마커 기존 단일 식별판을 빠르게 대체하여 케이블 관리 시스템의 표준 구성이 되었으며, 두 가지 장점을 활용하고 있습니다. 연속 롤 형식 그리고 내후성 나일론 소재 . 핵심 이점에는 다음과 같은 롤 길이가 포함됩니다. 50~200미터 주문형 절단 기능으로 식별 효율성 향상 40% 이상 , -40°C ~ 85°C 환경에서 안정적인 기계적 물성과 난연성을 유지하는 나일론 66 소재입니다.

애플리케이션 데이터 관점에서 글로벌 케이블 식별 시장은 대략적으로 도달했습니다. 28억 달러 2024년에는 롤 형식의 나일론 마커 부문이 성장할 것으로 예상됩니다. 11.3% — 업계 평균 성장률을 크게 앞지르는 수준입니다. 6.8% . 이러한 구조적 성장은 엔지니어링 팀의 건설 효율성, 장기 가독성 및 총 수명주기 비용 제어에 대한 포괄적인 고려에 의해 주도됩니다.

롤 형식이 기존 단일 조각 마커보다 성능이 뛰어난 이유

기존 케이블 마커는 일반적으로 소규모 또는 분산된 케이블링 시나리오에 적합한 고정 길이(예: 30mm 또는 50mm)의 사전 절단된 단일 조각으로 제공됩니다. 그러나 대규모 엔지니어링 프로젝트에서는 복잡한 재고 관리, 상당한 절단 낭비, 낮은 설치 효율성 등 단일 부품 마커의 단점이 점점 더 분명해지고 있습니다. 롤 형식은 이러한 문제를 근본적으로 해결합니다.

정량화된 건설 효율성 비교

일반적인 데이터 센터 서버룸을 예로 들면, 단일 행의 캐비닛에는 대략적으로 식별이 필요합니다. 케이블 1,200개 . 단일 조각 마커를 사용하여 작업자는 뒷면 접착제를 벗겨내고 각 조각을 개별적으로 배치해야 합니다. 케이블당 45초 총 대략적으로 15시간 . 롤 형식 마커와 전용 절단 도구를 사용하면 작업자가 지속적으로 공급, 표시 및 절단할 수 있어 평균 작업 시간이 단축됩니다. 케이블당 25초 그리고 total time to approximately 8.3시간 —효율성 향상 45% . 인건비가 계산되는 프로젝트에서 하루 300위안 , 이 차이는 대략적으로 직접적으로 절약됩니다. 2,000위안 인건비에요.

자재 활용 및 재고 최적화

단일 조각 마커의 고정된 길이는 실제 케이블 직경과 완벽하게 일치하지 않는 경우가 많아 가장자리가 말리거나 겹쳐져 미적 측면과 내구성이 저하되는 경우가 많습니다. 롤 형식 마커를 사용하면 건설 인력이 실제 원주에 맞게 정확하게 절단할 수 있으므로 재료 활용도가 대략적으로 향상됩니다. 75% 단일 조각 형태의 경우 95% 이상 . 또한 롤 형식은 재고 관리를 대폭 단순화합니다. 동일한 롤은 다양한 절단 길이를 통해 여러 와이어 게이지에 사용할 수 있는 반면, 단일 조각 마커는 각 게이지에 대해 별도의 재고가 필요하므로 SKU 수를 줄입니다. 60% ~ 70% .

나일론 소재의 기술적 장점과 성능 한계

롤 형식 케이블 마커는 일반적으로 나일론 66(PA66) 또는 나일론 6(PA6)을 기본 재료로 사용하며 기계적 강도, 내열성 및 난연성 등급이 크게 다릅니다. 이러한 차이점을 올바르게 이해하는 것은 식별 시스템의 장기적인 신뢰성을 보장하기 위한 전제 조건입니다.

난연개질의 필요성

데이터 센터, 철도 운송 및 원자력과 같은 엄격한 화재 방지 요구 사항이 있는 시나리오에서 순수 나일론 소재는 UL94 V-0 또는 IEC 60332-1-2 표준을 충족하는 데 어려움을 겪습니다. 수정을 통해 적린 난연제 또는 수산화마그네슘 , 나일론 마커 화염 등급은 V-0으로 올라갈 수 있으며 산소 지수는 24% 순수 나일론의 경우 30% 이상 . 지하철 프로젝트의 현장 테스트 데이터에 따르면 난연성 개질 나일론 마커가 포함된 케이블 묶음은 다음보다 짧은 자기 소화 시간을 달성했습니다. 5초 화염에 노출된 후 30초 후 20초 표준 나일론 마커의 경우 상당한 차이가 있습니다.

마킹 내구성: 인쇄 기술 및 잉크 선택

롤 형식 나일론 마커의 내용 마킹은 일반적으로 열전사, 레이저 마킹 또는 UV 잉크젯 인쇄를 통해 이루어집니다. 이러한 기술은 내구성, 비용 및 적용 가능한 배치 크기가 크게 다르기 때문에 조달 전문가가 프로젝트 일정 및 유지 관리 빈도에 맞게 선택해야 합니다.

세 가지 인쇄 기술의 성능 매트릭스

열전사 기술은 리본을 사용하여 나일론 표면에 잉크를 전사하여 강력한 접착력을 제공하고 유지력을 유지합니다. 가독성 85% 이후 5년 옥외 UV 노출로 인해 산업 응용 분야의 주류 솔루션이 되었습니다. 레이저 마킹은 나일론 표면층을 기화시켜 영구적인 압입을 만들어 잉크 박리 위험을 완전히 제거하지만 더 높은 장비 투자가 필요하고 대량 배치 표준화 생산에 적합합니다. UV 잉크젯은 실시간 가변 데이터 인쇄를 지원하여 최대한의 유연성을 제공하지만 긁힘 방지 기능이 상대적으로 약하여 실내 단기 응용 분야에 더 적합합니다.

잉크 제제도 마찬가지로 중요합니다. 표준 열전사 리본은 다음보다 낮은 잉크 마이그레이션 속도를 보여줍니다. 5% 이후 1,000시간 지속적인 운영 중 80°C ; 품질이 낮은 리본은 다음과 같은 이동 속도에 도달할 수 있습니다. 30% 이상 동일한 조건에서 표시가 흐려지거나 인접한 케이블이 오염될 수 있습니다. 조달 전문가는 다음 사항을 준수하기 위해 리본을 명시적으로 요구해야 합니다. ASTM D3359 계약의 접착 테스트 표준.

애플리케이션 시나리오 심층 분석: 데이터 센터에서 해상 풍력까지

롤 형식 나일론 케이블 마커는 마커 너비, 두께, 화염 등급 및 인쇄 콘텐츠 형식에 대해 차별화된 요구 사항을 부과하는 다양한 시나리오를 통해 여러 고부가가치 부문에 침투했습니다.

데이터 센터: 고밀도와 열 관리의 균형

현대 데이터 센터는 다음과 같은 전력 밀도에 도달했습니다. 캐비닛당 15~30kW , 내부 캐비닛 온도는 자주 변동합니다. 35°C 및 45°C . 이러한 환경에서 나일론 마커는 가장자리 말림 및 부서짐에 대한 장기적인 저항성을 유지해야 합니다. 업계 모범 사례에 따르면 두께가 다음과 같은 PA66 기판을 선택하는 것으로 나타났습니다. 0.15mm~0.20mm , 고온 아크릴 감압성 접착제와 결합하여 박리 강도를 유지할 수 있습니다. ≥1.5N/cm 40°C에서 다음의 식별 수명 주기 요구 사항을 충족합니다. 10년 이상 .

마킹 콘텐츠 표준과 관련하여 TIA-606 표준은 데이터 센터 케이블 마커에 다음 네 가지 요소를 포함하도록 명시적으로 요구합니다. 고유 식별자, 소스 포트, 대상 포트 및 시스템 소속 . 롤 형식 마커는 이러한 복잡한 정보의 주문형 인쇄를 지원하는 반면, 기존의 사전 인쇄된 단일 조각 마커는 고정된 정보로 인해 동적 변경을 수용할 수 없는 경우가 많습니다.

철도 운송: 진동 및 화재 방지의 이중 과제

열차 운행 중 지속적인 진동(주파수 5Hz ~ 50Hz , 가속도 0.5g~1.0g )은 마커 접착에 심각한 문제를 야기합니다. 고속철도 프로젝트의 비교 테스트에서는 표준 뒷면 접착제가 포함된 나일론 마커의 분리율이 다음과 같은 것으로 나타났습니다. 12% 이후 100만 시뮬레이션된 진동 주기로 전환하는 동안 변형된 실리콘 접착제 분리율을 이하로 감소시켰습니다. 1.5% . 또한 EN 45545-2 표준은 철도 차량 재료의 화재, 연기 및 독성 성능에 대한 엄격한 요구 사항을 부과하여 나일론 마커가 연기 밀도(Ds max)를 초과하지 않는 HL3 레벨 테스트를 통과하도록 요구합니다. 300 그리고 toxicity index (CITG) not exceeding 1.5 .

해상 풍력: 염수 분무 및 UV 복사의 극한 환경

해상 풍력 플랫폼 케이블 식별 시스템은 다음과 같은 극한 상황에 직면해 있습니다. 5%를 초과하는 염수 분무 농도 그리고 UV radiation intensity 1.3배 육상 기반 환경의 것입니다. 표준 나일론은 내부에서 가루가 생기고 갈라지기 시작합니다. 2~3년 그러한 조건에서. 다음을 포함하는 수정된 나일론 마커 UV-326 자외선 흡수제 그리고 HALS 광안정제 인장강도 유지율 유지 80% 이상 이후 accelerated aging testing (QUV-B, 3,000 hours), satisfying the 25년의 디자인 수명 해양 플랫폼의 식별 요구 사항.

조달 결정 프레임워크: 일반적인 함정을 피하는 방법

롤 형식 나일론 케이블 마커의 조달은 간단해 보일 수 있지만 실제로는 재료 과학, 인쇄 공정 및 응용 시나리오 전반에 걸쳐 다차원적인 일치가 필요합니다. 엔지니어링 실무에서 다음과 같은 함정이 자주 발생하므로 조달 전문가는 체계적인 예방 메커니즘을 구축해야 합니다.

1. 표준 이하 재료: 일부 공급업체는 PA66을 재활용 나일론이나 PA6으로 대체하여 내열성이 저하됩니다. 15°C ~ 20°C . 조달 전문가는 일반적으로 PA66 MFI를 사용하여 원자재에 대한 용융 흐름 지수(MFI) 보고서를 요청해야 합니다. 20~35g/10분 범위(275°C/0.325kg).
2. 잘못 표시된 접착제 온도 등급: 85°C 등급의 감압성 접착제는 70°C에서 번짐이나 접착 손실이 나타날 수 있습니다. 요청하는 것이 좋습니다 72시간 유지력 테스트 고품질 아크릴 접착제를 사용한 공급업체의 데이터에 따르면 24시간 80°C에서.
3. 화염 등급 혼란: UL94 HB 등급 제품을 V-2 등급으로 마케팅합니다. 조달 전문가는 공급업체 내부 테스트 데이터에 의존하기보다는 제3자 테스트 기관(예: SGS, UL)에서 발행한 전체 테스트 보고서를 확인해야 합니다.
4. 롤 길이 부족: 100미터 롤이라고 라벨이 붙은 제품은 실제로는 100미터 롤만 측정할 수 있습니다. 95미터 , 롤당 가격이 책정되면 숨겨진 비용 증가가 발생합니다. 계약서에는 길이 허용 오차를 초과하지 않도록 명시해야 합니다. ±1% , 무작위 검사에 대한 권리는 유지됩니다.
5. 환경 규정 준수 격차: EU RoHS 지침 및 REACH 규정은 프탈레이트, 폴리브롬화 비페닐 및 기타 유해 물질에 대해 엄격한 제한을 적용합니다. 수출 프로젝트는 공급업체에게 다음을 제공하도록 요구해야 합니다. RoHS 10개 항목 테스트 보고서 그리고 REACH SVHC 선언 .

공급업체 자격 검증 체크리스트

공급업체 심사 단계에서는 다음 차원을 포함하는 스코어카드를 설정하는 것이 좋습니다. 원자재 추적성 기능(무게 20% ), 제3자 테스트 보고서의 완전성(가중치 25% ), 맞춤형 응답속도(무게 15% ), 생산능력 안정성(중량) 20% ), 과거 프로젝트 사례(가중치) 10% ) 및 애프터서비스 시스템(무게 10% ). 아래 점수를 받은 공급업체 75점 공급망 위험을 줄이려면 직접 제거해야 합니다.

설치 프로세스 최적화: 수동에서 반자동으로

롤 형식 마커의 설치 효율성은 제품 자체뿐만 아니라 구성 도구 및 프로세스 워크플로우에 따라 크게 달라집니다. 초대형 프로젝트에서는 반자동 설치 장비를 도입하면 1인당 일일 생산량을 늘릴 수 있습니다. 케이블 300개 에 800개 이상의 케이블 .

전용 도구 구성 권장 사항

기존 프로젝트의 경우 휴대용 열전사 프린터와 결합된 휴대용 절단기로 충분합니다. 커터는 폭 조정을 지원해야 합니다. 10mm ~ 50mm , 절단 평탄도 편차가 초과되지 않음 ±0.5mm 에 prevent marker edge burrs from affecting adhesion. Thermal transfer printers should have resolution no lower than 300dpi 에 ensure small fonts (such as 6포인트 ) 명확하게 읽을 수 있도록 유지됩니다.

대규모 데이터 센터 또는 메트로 프로젝트의 경우 데스크탑 자동 절단 및 인쇄 일체형 기계를 권장합니다. 이 장치는 지원합니다 연속 공급, 자동 절단 및 배치 인쇄 , 단일 단위 일일 용량에 도달 3,000~5,000개 그리고 print position accuracy controlled within ±0.3mm . 에서 50,000 평방미터 데이터 센터 프로젝트, 반자동 장비 채택으로 마킹 구축 기간을 기존보다 단축했습니다. 45일 에 18일 인적 오류율이 3% 에 below 0.5% .

미래 트렌드: 지능과 지속 가능한 소재

케이블 마킹 산업은 수동적 식별에서 능동적 관리로 패러다임 전환을 겪고 있습니다. 스마트 마커 통합 RFID 칩 또는 QR 코드 파일럿 단계에 진입하여 휴대용 단말기 스캐닝을 통해 설치 날짜, 유지 관리 기록, 로드 상태 등 전체 수명주기 데이터를 읽을 수 있습니다. 스마트 그리드 프로젝트에서는 케이블 검사 효율성이 향상되었습니다. 70% RFID 마커를 사용하면 수동 표기 오류가 완전히 제거됩니다.

소재 지속 가능성과 관련하여 바이오 기반 나일론(예: 바이오 기반 펜타메틸렌디아민에서 추출한 PA56)에서 획기적인 발전이 이루어졌으며 탄소 배출량은 40% 이상 석유 기반 PA66과 비교하면 기계적 성능은 PA66 수준에 근접합니다. 2028년까지 케이블 마커 부문의 바이오 기반 소재 보급률은 현재보다 증가할 것으로 예상됩니다. 3% 미만 에 15% , EU 시장 수출을 위한 차별화된 경쟁력의 원천이 되고 있습니다. 또한, 용제형 잉크를 수성 UV 잉크로 대체하는 추세가 가속화되고 있으며, VOC 배출량은 다음과 같이 감소할 수 있습니다. 90% 이상 , 점점 더 엄격해지는 환경 규제를 충족합니다.
