케이블 클리트가 전기 시스템에 필요한 중요한 방어 수단인 이유는 무엇입니까?

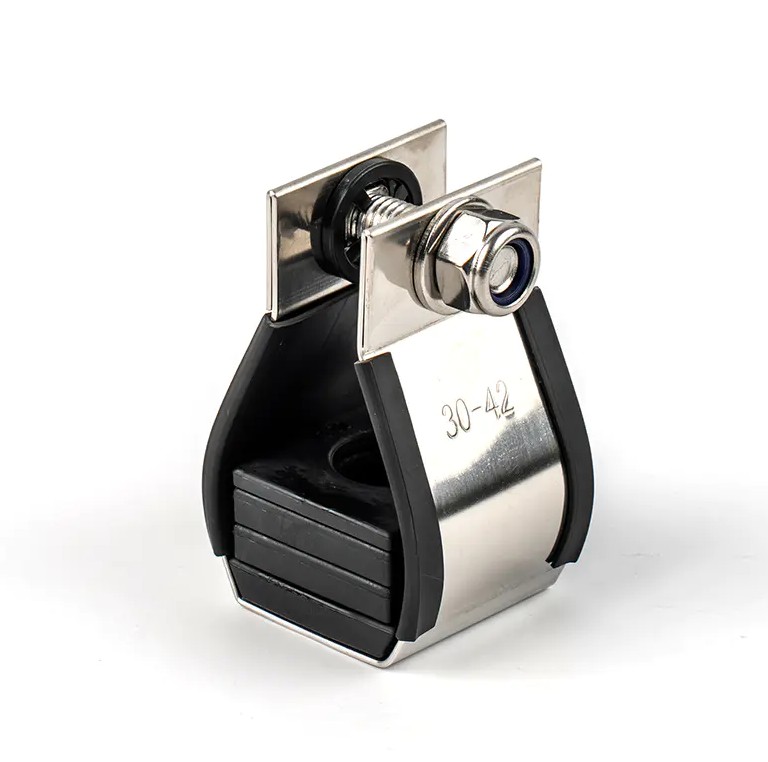

케이블 클리트 이는 옵션 액세서리가 아닙니다. 전기 케이블을 보호하고 단락 사고 시 치명적인 손상을 방지하도록 설계된 중요한 안전 장치입니다. 단락 오류는 피크 전류의 제곱에 비례하는 전자기력을 생성하여 전원이 공급된 케이블을 장비 랙을 통해 휘저어 밀리초 내에 인력을 위험에 빠뜨릴 수 있습니다. 회로 차단기는 일반적으로 다음을 필요로 합니다. 0.06~0.1초 트립되지만 최대 파괴력은 바로 0.005초 50Hz 시스템에서. 케이블 클리트는 보호 장치가 반응하기 전에 즉시 억제 기능을 수행하여 전자기계적 힘에 대한 1차 방어선이 됩니다.

IEC 61914에 따르면 케이블 클리트는 "케이블 길이를 따라 간격을 두고 설치될 때 케이블을 고정하도록 설계된 장치"로 정의됩니다. 케이블 타이 또는 표준 클램프와 달리 클리트는 단락 힘을 견딜 수 있도록 특별히 설계 및 테스트되었으며, 정격은 최대 예상 단락 전류(kA) 및 설치 간격을 기준으로 합니다.

단락 힘이 케이블 시스템을 위협하는 방법

3상 단락 중에 인접한 도체는 강한 전자기장을 생성합니다. 도체 사이의 반발력은 피크 단락 전류의 제곱에 비례하므로 표준 케이블 관리 제품이 감당할 수 없는 순간적인 응력을 생성합니다. 데이터 센터에서 보안되지 않은 케이블은 몇 달 간의 교체 시간에 해당하는 서버 랙을 파괴할 수 있습니다. 산업 환경에서는 동일한 시나리오로 인해 화재, 부상 및 가동 중단 시간이 길어질 위험이 있습니다.

중요한 타이밍 격차

결함 이벤트의 타임라인을 이해하면 수동 구속이 대체 불가능한 이유를 알 수 있습니다.

• 0.005초: 50Hz 시스템에서 최대 전자기력이 발생합니다.
• 0.06~0.1초: 회로 차단기가 트립되고 오류가 해결됩니다.
• 결과: 케이블 클리트가 없으면 전체 결함 기간 동안 케이블이 무제한으로 움직입니다.

이러한 타이밍 차이는 활성 보호 장치가 초기 기계적 파괴를 방지할 수 없음을 의미합니다. 적절하게 지정된 케이블 클리트만 가능합니다.

다양한 용도에 적합한 케이블 클리트 유형

올바른 클릿 유형을 선택하는 것은 케이블 구성, 전압 등급 및 환경 조건에 따라 다릅니다. 호환되지 않는 클리트 유형을 사용하면 결함 상황에서 부적절한 구속이 발생할 수 있습니다.

재료 선택 지침

재료 선택은 성능 수명과 안전 마진에 직접적인 영향을 미칩니다.

• 스테인레스 스틸 316: 해양, 해양 및 화학 환경에 대한 탁월한 내식성; 극한의 전기기계적 힘을 견딘다
• 알루미늄: 강한 기계적 성질을 지닌 경량; 실내 및 실외 LV~HV 애플리케이션에 적합
• 폴리머/나일론: 저전압 실내 사용에 비용 효율적입니다. 특정 환경에 사용 가능한 UV 및 난연성 옵션

IEC 61914가 안정적인 보호를 보장하는 방법

IEC 61914:2021은 전 세계적으로 인정되는 표준입니다. 케이블 클리트 설계 및 테스트를 통해 지역 전기 코드에서 발견되는 모호성을 대체합니다. NEC 조항 392.20(C) 및 CSA 조항 12-2202에서는 결함 전류 자기력으로부터 케이블을 보호해야 한다고 요구하지만, 단락 시에도 구속 장치가 살아남는지 테스트하거나 검증하는 방법을 명시하지 않습니다. IEC 61914는 이러한 중요한 격차를 해소합니다.

IEC 61914에 따른 필수 테스트 카테고리

이 표준은 다양한 성능 차원에 걸쳐 포괄적인 테스트를 요구합니다.

1. 온도 등급: 검증된 작업 -60°C~120°C (또는 선언된 범위)
2. 측면 하중 테스트: 선언된 최대 온도에서 60분간 지속 하중 유지
3. 축방향 하중 테스트: 경로를 따라 케이블 미끄러짐에 대한 저항
4. 충격 저항: 선언된 최저 작동 온도에서 테스트됨
5. 부식 및 UV 저항: 염수 분무 및 가속화된 노화 검증
6. 전자기계적 힘에 대한 저항: 선언된 kA 등급에서 단락 내성 테스트
7. 화염 전파: 결함 조건에서 화염 확산에 대한 저항성

중요한 차이점: IEC 61914는 단 1초의 단락 테스트 기간을 요구합니다. 0.1초 (5개의 완전한 사이클), 이는 최대 파괴력이 처음 몇 밀리초 내에 발생하기 때문에 클리트 약점을 노출하기에 충분합니다. 이는 1초 동안 63kA 또는 3초 동안 40kA를 지정할 수 있는 케이블 내열 테스트와 다릅니다. 이러한 정격은 기계적 구속이 아닌 도체 가열을 다루고 있습니다.

올바른 클릿 사양을 결정하는 요소

적절한 사양을 위해서는 클릿의 선언된 성능과 설치의 실제 결함 조건이 일치해야 합니다. 사양이 부족하면 치명적인 안전 위험이 발생하고, 사양이 너무 많으면 추가 혜택 없이 예산이 낭비됩니다.

주요 사양 매개변수

엔지니어는 다음을 계산하고 확인해야 합니다.

• 케이블 외경(OD): 클리트는 도체 크기뿐만 아니라 실제 외장 직경에도 맞아야 합니다. 잘못 끼워지면 결함 발생 시 구속 효과가 감소합니다.
• 최대 예상 단락 전류: 클리트의 kA 등급은 시스템에서 계산된 결함 수준을 초과해야 합니다. 가장 높은 오류 수준은 고전압 시스템뿐만 아니라 저전압 설치에서도 자주 발생한다는 점에 유의하십시오.
• 클리트 간격: 제조업체 등급은 특정 간격(일반적으로 600mm)으로 선언됩니다. 간격이 넓을수록 클리트당 힘이 기하급수적으로 증가합니다. 도체 사이의 힘은 피크 전류와 케이블 직경을 고려하는 IEC 61914 공식을 사용하여 계산됩니다.
• 전압 등급 및 구성: LV, MV 및 HV 시스템은 서로 다른 힘 프로필을 나타냅니다. 단일 코어, 트레포일 및 쿼드 포메이션에는 각각 목적에 맞게 설계된 클릿이 필요합니다.
• 환경 노출: 화학 물질 존재, 극한 온도, UV 노출 및 화재 위험에 따라 재료 선택 및 내식성 등급이 결정됩니다.

조심스러운 예

140kA 피크 내구성을 주장하는 두 제조업체를 고려해 보십시오.

• 제조업체 A는 35mm 케이블을 사용하여 테스트했습니다. 600mm 간격
• 제조업체 B는 45mm 케이블을 사용하여 테스트했습니다. 300mm 간격

1200mm 간격의 30mm 케이블을 사용하는 60kA 오류 수준의 시스템의 경우 제조업체 B의 제품은 동일한 헤드라인 정격에도 불구하고 실패합니다. 이는 조달 팀이 헤드라인 수치뿐만 아니라 전체 테스트 보고서를 검토해야 하는 이유와 엔지니어가 프로젝트 수명주기 전반에 걸쳐 사양을 보호해야 하는 이유를 보여줍니다.

올바른 설치로 안전 여유를 극대화하는 방법

올바르게 지정된 클릿이라도 잘못 설치하면 작동하지 않을 수 있습니다. 설치 품질은 시스템이 테스트된 대로 작동하는지 여부를 직접적으로 결정합니다.

설치 모범 사례

1. 제조업체 간격을 따르십시오. 선언된 고장 전류에 대해 지정된 간격으로 설치하십시오. 높은 단락 시나리오에서는 더 좁은 간격이 필요합니다.
2. 케이블 직경별로 정렬: 절연 또는 재킷 공차를 고려하여 클리트 크기가 실제 케이블 OD와 일치하는지 확인하십시오.
3. 올바른 고정 사용: 격납 유형(사다리, 트레이, 스트럿 또는 빔)에 대해 승인된 하드웨어를 사용하여 장착합니다.
4. 적절한 토크를 적용하십시오: 지나치게 조이면 케이블 재킷이 왜곡됩니다. 덜 조이면 미끄러질 수 있습니다. 제조업체가 지정한 키퍼 토크를 얻으려면 토크 렌치를 사용하십시오.
5. 열팽창 고려: 케이블이 "스네이크"되는 유연한 시스템에서는 고정 지점 사이의 확장 이동을 허용합니다. 견고한 시스템에서는 클리트와 구조가 세로 열-기계적 힘을 견딜 수 있는지 확인하십시오.

시스템 설계 고려 사항

케이블 시스템은 두 가지 범주로 분류되며 각각 고유한 클리트 요구 사항이 있습니다.

• 유연한 시스템: 케이블은 수직 또는 수평으로 뱀 모양으로 배열되어 고정 지점 사이에서 자유로운 열팽창 및 수축이 가능합니다. 클리트는 결함이 있는 동안 구속을 유지하면서 움직임을 수용해야 합니다.
• 견고한 시스템: 케이블은 세로 방향으로 고정되므로 손상 없이 열-기계적 힘을 전체적으로 견딜 수 있는 클리트, 지지 구조 및 케이블 강성이 필요합니다.

케이블 클리트가 중요한 보호 기능을 제공하는 곳

케이블 클리트는 고전력 케이블이 사람이나 중요한 장비 근처에 연결되는 경우 필수적입니다. 전압 레벨은 관련이 없습니다. 가장 높은 오류 레벨 중 일부는 낮은 시스템 임피던스로 인해 저전압 설치에서 발생합니다.

NEC 392.20(C) 및 IEC 61914를 준수하는 안전 규정 외에도 적절한 클리트 설치는 내진 요구 사항 및 보험 정책 조건을 충족하는 데 도움이 되며 책임을 줄이고 비용이 많이 드는 재작업을 방지합니다.

결론: 케이블 시스템 안전에 대한 사전 예방적 접근 방식

케이블 클리트 총 프로젝트 비용의 작은 부분을 차지하지만 단락 전기기계적 힘에 대한 대체할 수 없는 보호 기능을 제공합니다. 선택 프로세스에서는 케이블 직경, 고장 전류 계산, 간격 요구 사항, 재료 호환성 및 환경 노출을 응집력 있는 사양에 통합해야 합니다. 조달 팀은 클리트를 필수품이 아닌 공학적 안전 구성 요소로 취급하고 제품이 단락 전/후 테스트 문서를 포함하여 IEC 61914:2021에 따른 독립적인 테스트 보고서를 제공하는지 확인해야 합니다. 전기 계약자와 시설 소유자는 처음부터 케이블 클리트를 올바르게 지정하고 설치함으로써 규정 준수를 보장하고 중요한 인프라를 보호하며 직원을 위한 보다 안전한 작업 환경을 조성합니다.
